簡介
二氧化碳激光是一種分子激光，主要的物質是二氧化碳分子。它可以表現多種能量狀態，這要視其震動和旋轉的形態而定。
二氧化碳激光器，可稱“隱身人”，它發出的激光波長為10.6 微米，但是在9-11μm期間(尤其是9.6μm)還有其它的輻射線。大多數情況下，輻射光的功率在幾十瓦到幾千瓦之間。功率轉化效率能大于10%，即比大多數固態激光器要高，但是比二極管泵浦激光器低。
二氧化碳激光器 “身”處紅外區，肉眼不能覺察，它的工作方式有連續、脈沖兩種，用于激光切割，焊接，鉆孔和表面處理。
連續方式產生的激光功率可達20 千瓦以上。脈沖方式產生波長10.6 微米的激光也是最強大的一種激光。
應用
二氧化碳激光作為商業應用，激光可達數千瓦，這也是目前最強的物質處理激光及種類最多的一種激光器。二氧化碳激光器廣泛用于汽車工業、鋼鐵工業、造船工業、航空及宇航業、電機工業、機械工業、冶金工業、金屬加工等領域廣泛應用。約占全球工業激光器銷售額40%，北美更高達70%。
二氧化碳激光器產品特點及優勢
1、輸出功率范圍較大，國外已用100KW激光焊機進行焊接。閉管二氧化碳激光器可有幾十瓦的連續輸出功率，這遠遠超過了其他的氣體激光器，橫向流動式的電激勵二氧化碳激光器則可有幾十萬瓦的連續輸出。此外橫向大氣壓二氧化碳激光器，從脈沖輸出的能量和功率上也都達到了較高水平，可與固體激光器媲美。
2、能量轉換效率高，二氧化碳激光器的能量轉換效率可達30～40%，這也超過了一般的氣體激光器。
3、利用CO2分子的振動-轉動能級間的躍遷的，有比較豐富的譜線，在10微米附近有幾十條譜線的激光輸出。近年來發現的高氣壓二氧化碳激光器，甚至可做到從9～10微米間連續可調諧的輸出。
4、它的輸出波段正好是大氣窗口，即大氣對這個波長的透過率較高。并具有輸出光束的光學質量高，相干性好，線寬窄，工作穩定。
5、具有較好的方向性、單色性和較好的頻率穩定性。而氣體的密度小，不易得到高的激起粒子濃度，因而，CO2氣體激光器輸出的能量密度通常比固體激光器小。
6、能以脈沖方式或連續方式工作，焊接范圍廣，既能用來焊接微型件，也能焊接較厚的工件。
7、輸出波長為10.6m，正落在8--14m的大氣窗口之間，在距離傳輸方面有獨特的優點。
8、氣體純度要求低，一般只要工業純度二氧化碳?xì)怏w即可。
9、激光器與電源可集成在一套系統中，結構緊湊，設計簡單。
10、使用壽命長。

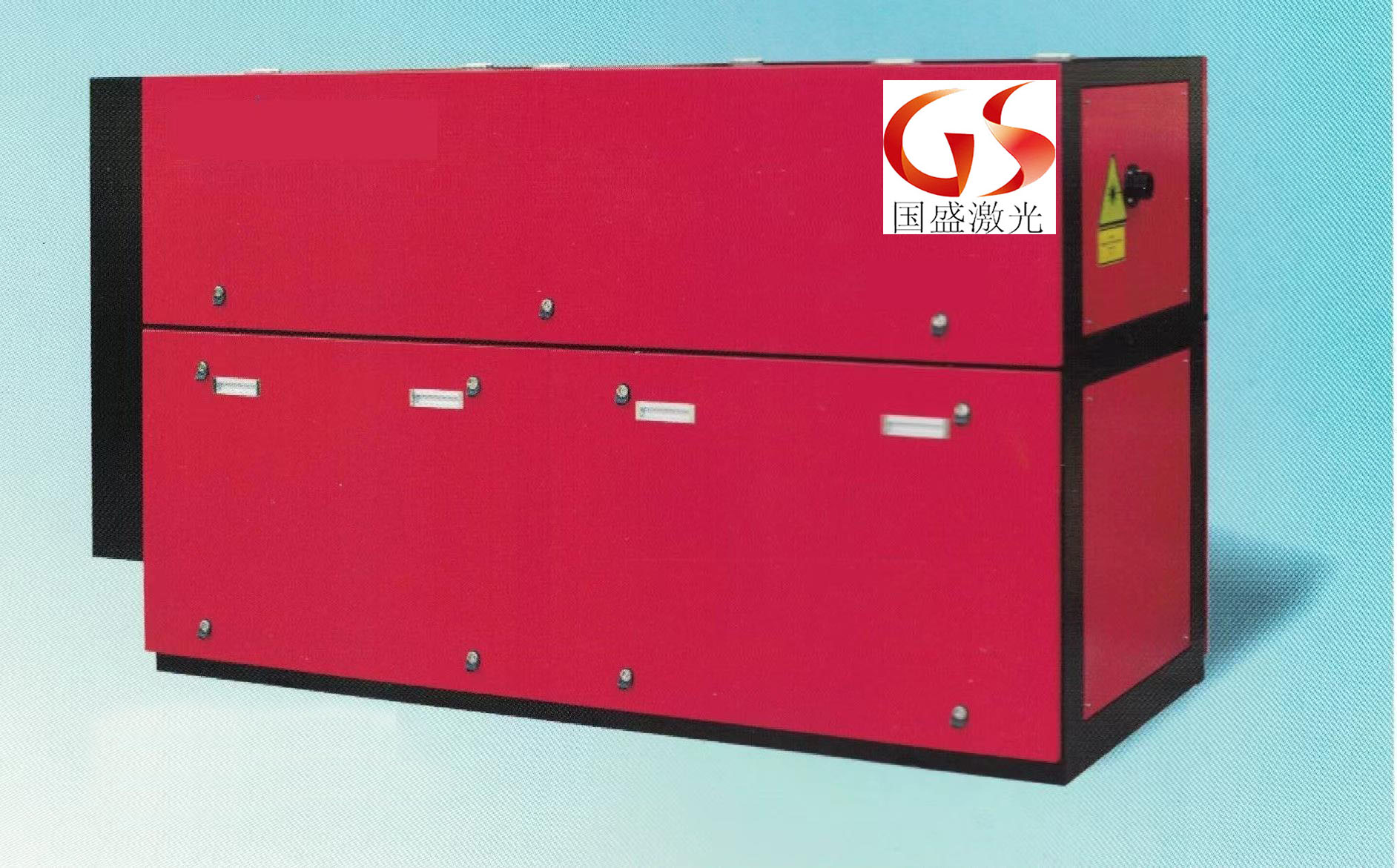

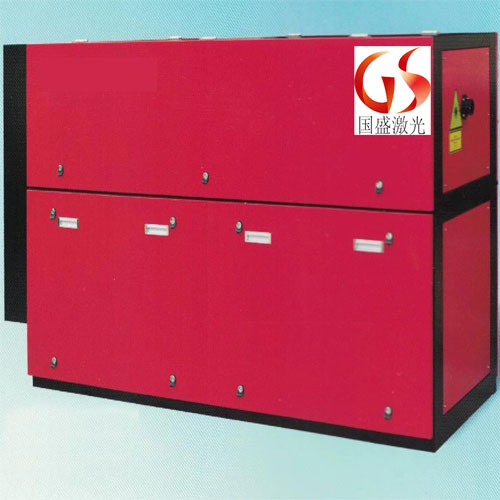

設備主要技術參數
|
項目 |
參數規格 |
|
激光器型號 |
F1000/F2000 |
|
激勵方式 |
射頻激勵 |
|
射頻頻率 |
100MHz |
|
波長 |
10.6μm |
|
平均功率 |
1000W/2000W |
|
輸出功率穩定性 |
±5% |
|
光束橢圓度 |
＜1.2 |
|
偏振性 |
線偏振光 |
|
冷卻方式 |
水冷 |
|
光束直徑 |
2.0±0.3mm |
|
光束發散角 |
＜7.0mrad |
|
波長范圍 |
10.6μm±0.2μm |
|
調制頻率 |
1-100MHz |
